Продукция Baker Instrument (SKF, Швеция)

Для более оперативного и точного определения оборудования Baker, способного наиболее эффективно решать ваши задачи, пожалуйста, заполните небольшую опросную форму - ссылка и вышлите на e-mail mail@bearing-service.ru.

Для осуществления мониторинга состояния, предупредительного обслуживания, диагностики электромашин, производства и ремонта двигателей концерн SKF предлагает своим клиентам испытательное оборудование компании Baker Instrument.
Широкая линейка продукции Baker Instrument для статического и динамического мониторинга позволяет предотвратить снижение срока службы и преждевременный выход из строя электромоторов.
Как известно качественная изоляция – ключ к обеспечению надежности электрических машин и аппаратов, а лучший способ проверить качество изоляции обмоток – испытание обмоток высоким напряжением. В тестерах параметров изоляции компании Baker Instrument используется большое количество методов измерения для определения качества изоляции.
Все методы соответствуют международным стандартам в части оценки качества изоляции вращающихся электрических машин.

1. Испытание Сопротивления Изоляции – испытание сопротивления изоляции постоянным током при очень малых энергетических затратах. Иногда этот метод называется испытанием сопротивления изоляции в мегаОмах (мОм).
2. Испытание Высоким Напряжением:
переменного тока используется всеми изготовителями электрических машин;
постоянного тока часто используется при обслуживании электрических машин.
Здесь возможно оценить качество изоляции по уровню потерь тока «на землю».
3. Испытание Импульсом Тока – такое испытание применяется при определении качества межвитковой изоляции. Только таким методом можно оценить качество межвитковой изоляции.

Описание приборов и оборудования фирмы Baker Instrument

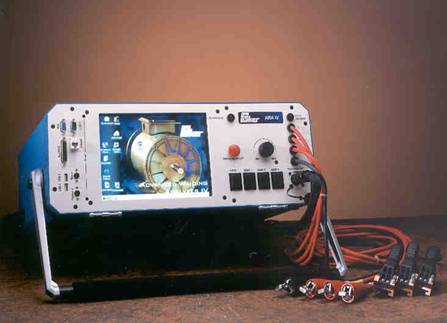

Улучшенный анализатор качества намотки серии IV

Применение: Диагностика изоляции электрических машин
Краткое описание прибора: Полностью автоматизированная переносная система – это оптимальное решение для комплексного испытания изоляции двигателей. Прибор проводит все основные испытания электрической изоляции: импульс напряжения, индекс поляризации, коэффициент абсорбции, испытание повышенным напряжением, измерение сопротивления изоляции, сопротивления обмоток и диагностику повреждения обмоток. Легко осуществляется сбор и хранение данных, включая документирование измерений и тренды. Тестер оснащен компьютерным управлением, с испытательным напряжением до 12 кV. Все параметры испытаний можно заранее запрограммировать, что позволяет свести к минимуму ошибки оператора. Система работает на базе Windows AWA®.

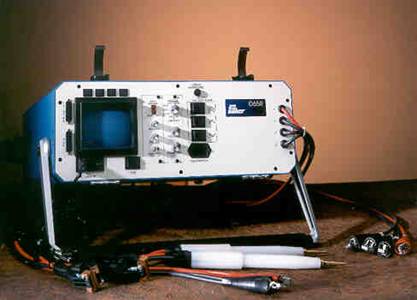

D3R/D6R/D12R цифровой импульсный высоковольтный тестер для оценки качества изоляции

Применение: Тестер серии "D" предназначается для определения мест межвитковых замыканий обмоток, сопротивления изоляции обмоток, а также для тестирования высоким напряжением постоянного тока и импульсным напряжением как отдельных обмоток, так и статорных/якорных обмоток в собранном состоянии. Максимальное испытательное напряжение 3, 6 или 12 кV, в зависимости от исполнения.
Краткое описание: Этот прибор, имеющий небольшую массу и прочную конструкцию, предназначается для предоставления максимально широких возможностей по проведению испытаний. Дополнительные измерительные функции делают его еще более универсальным измерительным прибором для технического обслуживания по текущему состоянию, основанному на прогнозировании запаса надежности. Как и в случае других цифровых тестеров, новый прибор D6R/D12R предоставляет возможности по проведению прецизионных испытаний со сбором данных в мастерской или в полевых условиях. После этого результаты испытаний могут быть выведены на печать или сохранены в памяти для последующего использования. Данный тестер проявляет непрерывные проблемы обнаружения обрывов в обмотках и проверки изоляции.

D15R/D65R цифровой импульсный высоковольтный тестер для оценки качества изоляции

Применение: Этот тестер на 15kV применяется для проведения испытаний крупных двигателей по полному циклу испытаний на проверку надежности и жизнеспособности двигателей.

D15000 и D165 цифровой импульсный высоковольтный тестер

Применение: Прибор имеет высокое выходное напряжение (15 кВ), позволяющее использовать его для испытания крупных электродвигателей и обмоток. Тестер позволяет проводить низкоимпендансные межламельные тесты на скачок напряжения импульсом высокого напряжения и на высокое напряжение постоянного тока.

30R кВ и 40R кВ цифровой импульсный высоковольтный тестер контроля изоляции

Применение: Более высокое напряжение (30 и 40 кВ) позволяет применять данный прибор в производстве крупных электрических машин. Модификация данного прибора D185 может также проводить поламельное тестирование якорей крупных электродвигателей и генераторов. Предназначен для использования в крупных цехах.

PP30 источник высоковольтного импульсного напряжения

Применение: Настоящий прибор применяется как усилитель импульса высокого напряжения с приборами серии D и AWA. Эта улучшенная система с генератором импульса высокого напряжения (25-40кВ) предназначена для испытания импульсом тока и высоким напряжением постоянного тока очень крупных высоковольтных электрических машин. Это устройство используется совместно с аналоговыми или 12 кВ цифровыми тестерами.

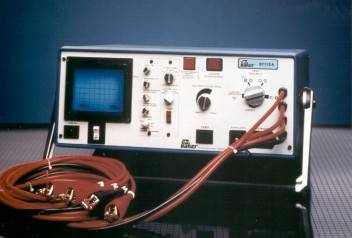

ST103A, ST106A, ST112A импульсный высоковольтный тестер

Применение: Многоцелевой аналог тестеров на 3, 6 и 12 кV для корректировки и профилактического обслуживания электродвигателей мощностью до 1000 л.с.

Мониторинг в режиме on-line

Explorer Series II

Краткое описание: Многофункциональный комплекс диагностики двигателей без отключения.
Применение: Созданный для мониторинга параметров силовой цепи в режиме on-line, а также для контроля производительности и нагрузки, комплекс дает возможность глубоко заглянуть в систему двигатель-механизм.
Данный инструмент позволяет осуществлять мониторинг двигателя и системы управления и имеет безопасный низковольтный автономный блок - мобильный, предназначенный для работы в самых тяжелых условиях. Анализатор состояния двигателей Explorer II – это новый шаг в реализации системы MPM.
Прибор позволяет в on-line режиме:
определять состояние двигателя, используя широкий круг интуитивно понятных тестов и выдавая немедленные результаты по многочисленным параметрам системы. Система работает под управлением компьютера и позволяет производить все тесты, подключаясь непосредственно к кабелю, питающему электродвигатель.
Анализатор Состояния Двигателя (МРМ) Explorer II анализирует состояние машины и выполняет 5 наборов функций:
информацию о небалансе напряжений фаз, несинусоидальность и гармоники,
наличии обратной/нулевой последовательностей, об эффективности и КПД, факторе обслуживания,
длительном и пиковом превышении токов, перегрузке и перегреве,
истории механической нагрузки и пульсациях момента,
рабочей характеристике электродвигателя и мгновенном положении на ней.
Обширный набор тестов позволяет определить реальное состояние электродвигателя, находящегося в работе т.к. в систему Explorer II входит программный комплекс Motor Master+, который преобразует технический инструмент в прибор новому подходу – обслуживанию по фактическому состоянию.
Это:
проблемы в питающей сети, снижающие долговечность двигателя;
проведение инспекции общего состояния электродвигателя;
контроль и анализ механической нагрузки;
анализ производительности и эффективности (КПД);
расчет энергопотерь (также экономии электроэнергии при приведении энергоаудита.
Программа работает с базой данных по электродвигателям многих производителей, позволяя сравнивать характеристики и эффективность работы.

EP-1 внешний порт для подключения MCC

Применение: Предназначен для обеспечения безопасной работы Explorer Series II во время непрерывного наблюдения за работой двигателя и источника питания.

Производство двигателей, катушек и обмоток

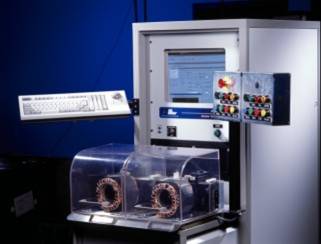

Автоматический тестер статоров AST8800

Применение: Система предназначена для проверки статоров в целом, отдельных катушек, обмоток якорей и др. Система проводит испытание высоким напряжением, импульсом тока, определяет сопротивление обмоток, направление вращения и другие испытания для широкого спектра электрических машин.

Система тестрирования обмоток Sinewinder 6000

Применение: Производит испытание обмоток импульсом напряжения, высоким напряжением постоянного и переменного тока, измеряет сопротивление обмоток. Система имеет компактные размеры и прекрасное соотношение цены и качества. Система может использоваться как в составе автоматизированной производственной линии, так и отдельно.

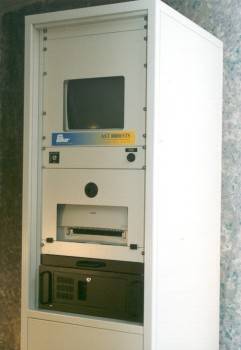

Автоматический тестер статоров AST 8800HV. Система тестирования якорей тяговых электродвигателей TATS

Применение: Предназначен для испытания тяговых двигателей мощностью до 3000кВт. В сочетании с системой TATS (система тестирования якорей электродвигателей) может проводить все стандартные испытания якорей тяговых двигателей, включая испытания высоким напряжением постоянного тока, импульсом напряжения, а также определяет сопротивление обмотки якоря. Система AST 8800 TAST является полностью автоматизированной системой тестирования якорей.
