Цилиндрические роликовые подшипники

SKF производит цилиндрические роликоподшипники различных конструкций, серий и типоразмеров. Основными являются однорядные роликоподшипники с сепаратором. Однорядные и двухрядные подшипники с полным набором роликов (без сепаратора), также входят в ассортимент стандартной продукции SKF, предназначенной для общего машиностроения. Подшипники с сепаратором могут воспринимать тяжелые радиальные нагрузки и работать при больших частотах вращения. Бессепараторные подшипники предназначены для особо тяжелых радиальных нагрузок и средних частот вращения.
Ключевым компонентом цилиндрических роликоподшипников SKF являются ролики. Улучшенная внутренняя геометрия подшипников, так называемый логарифмический профиль качения, создает оптимальные условия распределения напряжений в зоне контакта. Оптимизированные поверхности деталей создают условия формирования эффективной смазочной пленки и обеспечивают правильное качение роликов. Преимуществами такой конструкции, по сравнению с традиционной, являются повышенная надежность и способность воспринимать большие перекосы.

Ассортимент цилиндрических роликоподшипников SKF включает в себя следующие основные типы:
однорядные цилиндрические роликоподшипники с сепаратором и без сепаратора
двухрядные цилиндрические роликоподшипники с сепаратором и без сепаратора
многорядные цилиндрические роликоподшипники с сепаратором и без сепаратора

Однорядные цилиндрические роликоподшипники с сепаратором

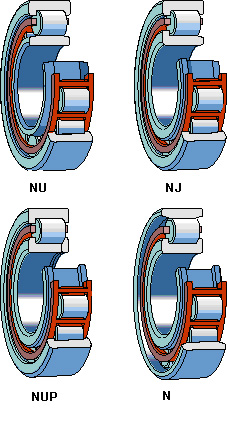

В однорядном цилиндрическом роликоподшипнике ролики всегда движутся в пределах направляющих бортов, выполненных заодно с одним из колец подшипника. Конструкция бортов в сочетании со специальной конструкцией и поверхностной обработкой торцов роликов обеспечивают лучшие условия смазывания, уменьшение трения и, соответственно, более низкие рабочие температуры. Цилиндрические роликоподшипники имеют разъемную конструкцию — кольцо с бортами вместе с роликами и сепаратором, может быть смонтировано отдельно от другого кольца. В результате монтаж и демонтаж подшипника становиться проще, особенно там, где по условиям нагружения требуются посадки с натягом для обоих колец. Однорядные цилиндрические роликоподшипники SKF могут воспринимать тяжелые радиальные нагрузки и работать с большими частотами вращения. Они выпускаются в различных конструктивных исполнениях. Наиболее распространенными являются конструкции NU, N, NJ и NUP. Примеры условного обозначения: NU 202 ECP (с безбортовым внутренним и двухбортовым наружным кольцами), NJ 202 ECP (с однобортовым внутренним и двухбортовым наружным кольцами), NUP 203 ECP (с однобортовым внутренним, двухбортовым наружным и свободным кольцами), N 203 ECP (с безбортовым наружным и двухбортовым внутренним кольцами)
Двухрядные цилиндрические роликоподшипники с сепаратором
Двухрядные цилиндрические роликоподшипники имеют оптимальную высоту сечения, большую грузоподъёмность и жесткость. Поэтому они обычно используются в станках, прокатных станах, каландрах для пластмасс, мельницах и крупногабаритных редукторах. SKF производит двухрядные цилиндрические роликоподшипники типов NNU и NN. Подшипник разборный, т.е. кольцо с бортами вместе с роликами и сепаратором, может быть смонтировано отдельно от другого кольца. Это упрощает монтаж, контроль и обслуживание подшипника. Двухрядные цилиндрические роликоподшипники изготавливаются как с цилиндрическим, так и с коническим отверстием. Примеры условного обозначения: NN 3007 (Размерная серия 30 по ISO), NNU 4920 B/W 33 (размерная серия 49 по ISO)
Многорядные цилиндрические роликоподшипники с сепаратором
Четырёхрядные и шестирядные цилиндрические роликоподшипники используются исключительно для опор валков прокатных станов, каландров и прессов. Трение в них невелико и сравнимо с трением других роликоподшипников. Многорядные роликоподшипники особенно пригодны для применения в высокоскоростных клетях прокатных станов, где подшипники монтируются на шейки валков с натягом. Малая высота сечения подшипников позволяет использовать валки прокатного стана с относительно большим диаметром шейки. Поскольку подшипники комплектуются большим количеством роликов, их грузоподъёмность исключительно высока. Многорядные цилиндрические роликоподшипники способны воспринимать только радиальные нагрузки. Поэтому они устанавливаются совместно с радиально-упорными шарикоподшипниками, либо с коническими роликоподшипниками, которые воспринимают осевые нагрузки. Четырёхрядные и шестирядные цилиндрические роликоподшипники разборные, т.е. кольцо с бортами и комплект роликов с сепаратором могут устанавливаться независимо от свободного кольца, т.е. все компоненты подшипника могут монтироваться независимо. Это значительно упрощает монтаж, контроль и обслуживание подшипника. Многорядные роликоподшипники способны компенсировать некоторое осевое смещение вала относительно корпуса внутри подшипника. Четырёхрядные цилиндрические роликоподшипники SKF имеют цилиндрическое отверстие. Подшипники некоторых размеров могут иметь также коническое отверстие. Подшипники с коническим отверстием в процессе монтажа могут быть отрегулированы для достижения требуемого зазора или предварительного натяга. Примеры условного обозначения:BC4B 319738 A
Однорядные бессепараторные цилиндрические роликоподшипники
Бессепараторные цилиндрические роликоподшипники содержат максимальное количество роликов и поэтому способны воспринимать очень большие радиальные нагрузки. Однако, они не способны работать на таких же высоких частотах вращения, на которых работают цилиндрические роликоподшипники с сепаратором. Стандартная номенклатура однорядных бессепараторных цилиндрических роликоподшипников SKF включает два типа подшипников: NCF и NJG. Тип NCF Подшипники типа NCF имеют два борта на внутреннем кольце и один борт на наружном, что позволяет им воспринимать односторонние осевые нагрузки и обеспечивать осевую фиксацию вала в одном направлении. Стопорное кольцо, расположенное на безбортовой стороне наружного кольца, удерживает все детали подшипника вместе. Осевой внутренний зазор подшипников рассчитан таким образом, чтобы обеспечить возможность небольшого осевого перемещения вала относительно корпуса, например, для компенсации перемещения вызванного тепловым расширением вала. Тип NJG Подшипники типа NJG включают тяжелую серию размеров 23 и предназначены для особо тяжелых нагрузок и низкой частоты вращения. Эти подшипники имеют два борта на наружном кольце и один борт на внутреннем кольце, что позволяет им воспринимать односторонние осевые нагрузки и фиксировать вал в одном направлении. В отличии от других типов бессепараторных подшипников, подшипники типа NJG имеют самоудерживающийся набор роликов. Наружное кольцо с двумя бортами совместно с комплектом роликов могут быть отделены от внутреннего кольца, без каких-либо специальных мер предосторожности по удержанию роликов. Это упрощает монтаж и демонтаж. Примеры условного обозначения: NCF 3004 CV (с однобортовым наружным и двухбортовым внутренним кольцами), NJG 2305 VH (с однобортовым внутренним и двухбортовым наружным кольцами)
Двухрядные бессепараторные цилиндрические роликоподшипники
Двухрядные бессепараторные цилиндрические роликоподшипники содержат максимальное количество роликов и поэтому способны воспринимать очень большие радиальные нагрузки. В тоже время, они не способны работать на таких же высоких частотах вращения, на которых работают цилиндрические роликоподшипники с сепаратором. SKF производит четыре стандартных типа двухрядных бессепараторных цилиндрических роликоподшипников, три открытого типа и один с уплотнениями. Все типы подшипников неразборные, имеют кольцевую канавку и три смазочных отверстия на наружном кольце для обеспечения эффективного смазывания. Примеры условного обозначения: NNCL 4912 CV (с безбортовым наружным и трёхбортовым внутренним кольцами и стопорным кольцом между рядами роликов), NNCF 5004 CV (с однобортовым наружным и трёхбортовым внутренним кольцами и стопорным кольцом), NNC 4918 CV (с разъёмным наружным и трёхбортовым внутренним кольцами и уплотнениями), NNF 5004-ADA-2L SV(с разъёмным трёхбортовым внутренним, наружным с центральным бортом и уплотнениями)
Специальный тип NNB
Данные подшипники имеют внутреннее кольцо с тремя бортами и широкое наружное кольцо без бортов. Подшипники специальной конструкции применяются в плавающих опорах, где требуется компенсация больших осевых перемещений.
Многорядные бессепараторные цилиндрические роликоподшипники
Многорядные бессепараторные цилиндрические роликоподшипники применяются в опорах станов холодной прокатки, где на ролики действуют значительные силы, но скорости ограничены. Они также применяются в правильных прессах, ножницах и экструдерах. Для обеспечения эффективного смазывания все многорядные бессепараторные цилиндрические роликоподшипники имеют отверстия для смазывания или кольцевую канавку и отверстия для смазывания на наружном кольце.> Тип NNU, описываемый ниже, является основным типом многорядных цилиндрических роликоподшипников SKF. Для специальных целей SKF производит трех и пятирядные подшипники типов NNCL и NNC. Из-за большого разнообразия конструктивных исполнений и размеров подшипники типов NNCL и NNC не показаны в таблицах подшипников. Дополнительная информация по этим подшипникам может быть предоставлена по запросу. Примеры условного обозначения: NNU 6020 V
