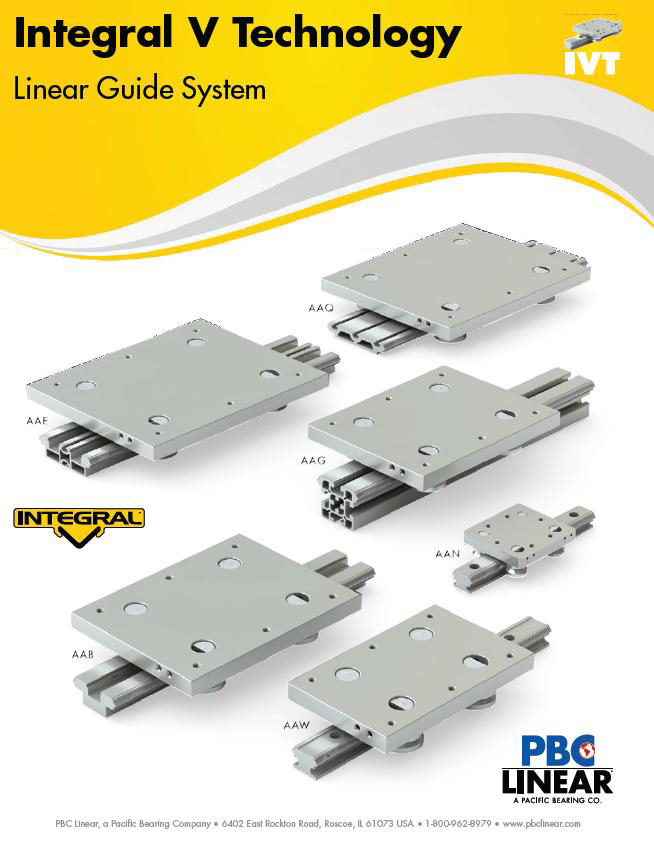

Обновленная, консолидированная и доступная для скачивания версия Руководства по выбору системы линейного перемещения Технология Integral-V (IVT) теперь доступна на www.pbclinear.com.
Ориентируясь на шесть стандартных комбинаций IVT рельсовая направляющая / каретка, данное Руководство по выбору упрощает работу инженера-конструктора, чтобы сосредоточиться на разработке лучшего решения для оборудования любой сложности.
Используя запатентованный процесс SIMO®, обеспечивающий высокую точность при низких затрата, алюминиевые прессованные рельсовые направляющие способны обеспечить при обработке допуски + / - 0,03 мм (0,001 дюйма),. Дорожки качения из закаленной стали впрессованные в алюминиевые рельсовые направляющие, являются отличной поверхностью для роликов с V-образным вырезом, имеющих низкий коэффициент трения. Стандартные каретки используют четыре V-образных ролика, по два с каждой сторон рельсовой направляющей. Одна сторона неподвижна, а вторая сторона включает в себя запатентованную систему регулировки преднатяга, которая обеспечивает легкий доступ, без необходимости демонтажа элементов, установленных на каретке. Имея статическую грузоподъемность от 1960 Н до 8900 Н, способность выдерживать экстремальные моментные нагрузки и возможность перемещения до 12 м/с, системы линейного перемещения IVT хорошо подходят для широкого спектра применений. IVT хорошо зарекомендовали себя в таких сферах как: общая автоматизация, роботизированная система сборки/укладки , упаковочное оборудование, медицинские приборы, оборудование для резки металла, и многое, многое другое.
Нажмите здесь, чтобы посетить веб-страницу c более подробной информации и загружаемые файлы CAD для IVT.
Нажмите здесь, чтобы загрузить Руководство по выбору системы линейного перемещения IVT.
Ориентируясь на шесть стандартных комбинаций IVT рельсовая направляющая / каретка, данное Руководство по выбору упрощает работу инженера-конструктора, чтобы сосредоточиться на разработке лучшего решения для оборудования любой сложности.
Используя запатентованный процесс SIMO®, обеспечивающий высокую точность при низких затрата, алюминиевые прессованные рельсовые направляющие способны обеспечить при обработке допуски + / - 0,03 мм (0,001 дюйма),. Дорожки качения из закаленной стали впрессованные в алюминиевые рельсовые направляющие, являются отличной поверхностью для роликов с V-образным вырезом, имеющих низкий коэффициент трения. Стандартные каретки используют четыре V-образных ролика, по два с каждой сторон рельсовой направляющей. Одна сторона неподвижна, а вторая сторона включает в себя запатентованную систему регулировки преднатяга, которая обеспечивает легкий доступ, без необходимости демонтажа элементов, установленных на каретке. Имея статическую грузоподъемность от 1960 Н до 8900 Н, способность выдерживать экстремальные моментные нагрузки и возможность перемещения до 12 м/с, системы линейного перемещения IVT хорошо подходят для широкого спектра применений. IVT хорошо зарекомендовали себя в таких сферах как: общая автоматизация, роботизированная система сборки/укладки , упаковочное оборудование, медицинские приборы, оборудование для резки металла, и многое, многое другое.
Нажмите здесь, чтобы посетить веб-страницу c более подробной информации и загружаемые файлы CAD для IVT.
Нажмите здесь, чтобы загрузить Руководство по выбору системы линейного перемещения IVT.
22.03.2012
Источник: pbclinear.com
