Особенности установки линейных подшипников под углом
/podshipniki_ustanovlennie_pod_uglom_(big).jpg)
Большинство линейных подшипников могут быть использованы при повороте на 90° или даже перевернутыми, но есть несколько факторов, которые следует учитывать при монтаже подшипников линейного перемещения в этих ориентациях.
В случаях, когда подшипники открытого типа необходимо установить под углом 90° или перевернуть полностью, подшипники скольжения, такие как самосмазывающиеся линейные подшипники Simplicity® имеют явное преимущество по сравнению с традиционными линейными шарикоподшипниками и желобчатыми пластиковыми подшипниковыми вставками. Подшипники Simplicity представляют собой цельную конструкцию с большей площадью контакта, что обеспечивает прочный контакт поверхности подшипника и вала. Это означает, что независимо от того, в какой ориентации находится линейный подшипник, его поверхность всегда будет находиться в контакте с валом. В случае с шариковыми подшипниками, необходимо учитывать как расположены дорожки качения, для того чтобы убедиться в том, что под данным углом подшипник выдержит нагрузку. То же самое относится и к линейным пазам пластиковых подшипников, состоящих из двух частей.

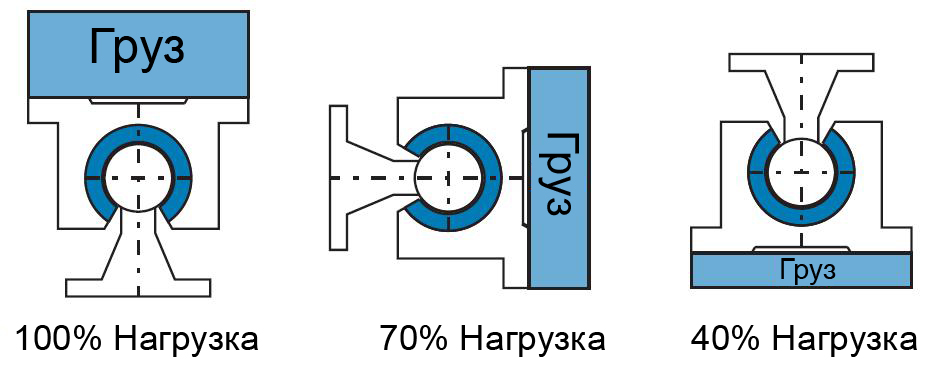

Все линейные подшипники должны быть перерасчитаны при использовании в различной ориентации, но благодаря тому, что подшипники Simplicity® имеют плотный контакт с валом, они не так восприимчивы к этой конструкционной проблеме. При монтаже подшипников Simplicity® под углом, используйте данные, указанные на рисунке для учета нагрузки на внешний материал корпуса подшипников открытого типа.
В случаях, когда подшипники открытого типа необходимо установить под углом 90° или перевернуть полностью, подшипники скольжения, такие как самосмазывающиеся линейные подшипники Simplicity® имеют явное преимущество по сравнению с традиционными линейными шарикоподшипниками и желобчатыми пластиковыми подшипниковыми вставками. Подшипники Simplicity представляют собой цельную конструкцию с большей площадью контакта, что обеспечивает прочный контакт поверхности подшипника и вала. Это означает, что независимо от того, в какой ориентации находится линейный подшипник, его поверхность всегда будет находиться в контакте с валом. В случае с шариковыми подшипниками, необходимо учитывать как расположены дорожки качения, для того чтобы убедиться в том, что под данным углом подшипник выдержит нагрузку. То же самое относится и к линейным пазам пластиковых подшипников, состоящих из двух частей.
Все линейные подшипники должны быть перерасчитаны при использовании в различной ориентации, но благодаря тому, что подшипники Simplicity® имеют плотный контакт с валом, они не так восприимчивы к этой конструкционной проблеме. При монтаже подшипников Simplicity® под углом, используйте данные, указанные на рисунке для учета нагрузки на внешний материал корпуса подшипников открытого типа.
17.02.2012
Источник: pbclinear.com
