Ориентация слайдера Redi-Rail
/Redi-Rail_Slider.jpg)
Правильная установка слайдера Redi-Rail® имеет решающее значение для работы оборудования. Чтобы убедиться в правильности использования полной грузоподъемности слайдера и для обеспечения максимального срока эксплуатации, следуйте этим простым рекомендациям.- Стандартный метрический 3-роликовый слайдер имеет центральный подшипник, который установлен на регулируемых салазках (ползунке), что позволяет настроить преднатяг. Преднатяг имеет заводскую настройку, но может быть скорректирован. Этот ролик будет соприкасаться с одной стороной направляющей (сторона "А" на рисунке). Дюймовая серия имеет фиксированный преднатяг, и не может быть скорректирована.
- Ролики, установленные на концах слайдера, соприкасаются с противоположными сторонами направляющей и несут большую часть нагрузки (сторона "B" на рисунке).
-

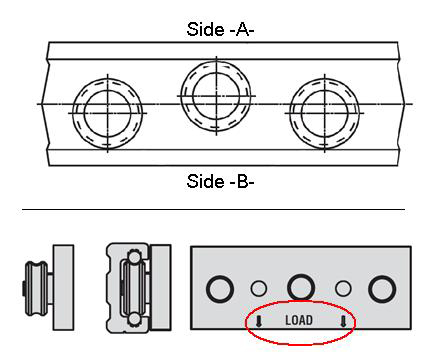

Чтобы определить каким образом установить слайдер, так чтобы два ролика,
/Illustracia_ustanovki_slaidera_Redi-Rail.jpg)
предназначенных для основной нагрузки были ориентированы правильно, найдите стрелки на лицевой стороне слайдера. Обязательно установите слайдер стрелками в направлении действия нагрузки.
/Illustracia_ustanovki_slaidera_Redi-Rail_(big).jpg)
Примечание: Некоторые старые версии слайдеров Redi-Rail имеют аналогичный дизайн, но и направление нагрузки отмечено двумя углублениями на лицевой стороне слайдера, а не двумя стрелками.
01.03.2012
Источник: pbclinear.com
